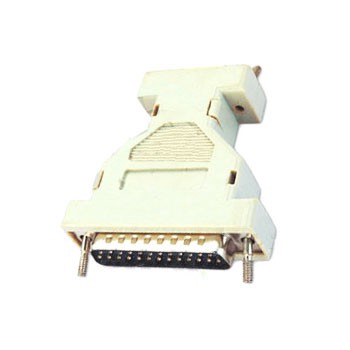

Mikä on liitin

Liittimet, jotka ovat virta- tai signaaliliitäntöjen keskeisiä komponentteja, ovat myös tärkeä osa teollisuusjärjestelmää. Niin suuria kuin lentokoneet ja raketit, niin pienet kuin matkapuhelimet ja televisiot, liittimet näkyvät erilaisissa muodoissa, rakentamalla siltoja piirien tai muiden komponenttien välillä ja ottamalla sähkövirran tai signaaliyhteyksien roolin.

Liitin on LIITIN. Tunnetaan myös liittiminä, pistokkeina ja pistorasioita Kiinassa. Viittaa yleensä sähköliittimiin. Toisin sanoen laite, joka yhdistää kaksi aktiivista laitetta virran tai signaalin lähettämiseksi.

Liitin on komponentti, johon sähkötekninen ja tekninen henkilöstömme usein ottaa yhteyttä. Sen tehtävä on hyvin yksinkertainen: rakentaa yhteyssilta piirin tukkeutuneiden tai eristettyjen piirien välille, jotta virta voi virrata, ja piiri voi toteuttaa ennalta määritetyn toiminnon. Liittimet ovat välttämätön osa elektronisia laitteita. Tarkkailemalla nykyisen työnkulun polkua löydät aina yhden tai useamman liittimen.

Liitinmuodot ja -rakenteet muuttuvat jatkuvasti. On olemassa erilaisia liittimiä, joissa on erilaisia sovellusobjekteja, taajuuksia, tehoa ja sovellusympäristöjä. Esimerkiksi liittimet kentän valaistukseen ja kiintolevyjen liittimet sekä rakettien sytyttämiseen liittyvät liittimet ovat aivan erilaisia. Mutta riippumatta siitä, millainen liitin, on varmistettava, että virta virtaa sujuvasti, jatkuvasti ja luotettavasti. Yleisesti ottaen se, mihin liitin on kytketty, ei rajoitu nykyiseen. Optoelektronisen teknologian nykyisessä nopeassa kehityksessä signaalinsiirron kantaja on valo optisessa kuitujärjestelmässä. Lasi ja muovi korvaavat tavallisen piirin johdot, mutta optista signaalia Liittimiä käytetään myös reiteissä, ja niiden toiminnot ovat samat kuin piiriliittimet.

Liittimen syntyminen on suunniteltu hävittäjien valmistustekniikasta. Taistelussa oleva lentokone on tankattava ja korjattava maassa, ja maassa vietetty aika on tärkeä tekijä taistelun voitossa tai tappiossa. Siksi toisen maailmansodan aikana Yhdysvaltain sotilasviranomaiset olivat päättäneet lyhentää maan huoltoaikaa ja lisätä taisteluaikaa hävittäjien vuoksi.

He yhdistivät ensin erilaisia ohjauslaitteita ja osia ja liittivät ne sitten koko järjestelmään liittimillä. Kun korjaat, pura viallinen yksikkö ja vaihda se uuteen, ja lentokone voi lentää ilmaan välittömästi. Sodan jälkeen AT-T Bell Labs kehitti onnistuneesti Bell-puhelinjärjestelmän, ja sitten tietokoneen, viestinnän ja muiden teollisuudenalojen nousu antoi enemmän mahdollisuuksia itsenäisestä tekniikasta johdettujen liittimien kehittämiseen, ja markkinat laajenivat nopeasti.

Liittimen luokittelu

Liittimen rakenteen monipuolistuessa uusia rakenteita ja sovelluskenttiä esiintyy jatkuvasti, ja kiinteän mallin luokittelu- ja nimeämisongelmien ratkaiseminen on tullut vaikeaksi sopeutua.

1. Käytön luonteen mukaan

Ulkoinen liitin (ulkoiseen koteloon), sisäinen liitin (sisäiseen koteloon).

2. Liittimen tason mukaan

● Taso 1. Komponenttien ja pakkausten välinen yhteenliittäminen (PAKKAUSLAITE):

Viittaa IC CHIP: n ja tapin liitäntään.

● Taso 2. Pakkauksen ja substraatin välinen yhteenliitäntä (COMPONENT LEAD TO CIRCCUITRY):

Viittaa COMPONENT- ja PC-levyn väliseen yhteyteen.

● Taso 3. Hallituksen ja hallituksen liitännät (hallituksesta hallitukseen):

Viittaa PC-levyn ja PC-levyn väliseen liitäntään.

● Taso 4. Alijärjestelmä alijärjestelmän yhteyteen (OSAKOKOONPANOON)

● Taso 5. Osajärjestelmien välinen yhteys I/O:een (OSAKOKOONPANO I/O-PORTTIIN).

● Taso 6. Järjestelmän ja järjestelmän liitännän (SYSTEM TO SYSTEM).

3. Käsittelymenetelmän mukaan

Puristustyyppiä ja I.D.CType-tyyppiä kutsutaan myös lävistystyypiksi, juotostyypiksi ja nolla-lisäystyypiksi (Z.I.F Type).

4. Käyttötavan mukaan

Liittimet, liittimet, liittimet, johdosta johtoon-liittimet, pistorasiat, tulo- ja lähtöliittimet.

5. Lomakkeen mukaan

Piirilevyn liitin, litteä kaapeliliitin, koaksiaalikaapelin liitin, upotettu liitin, puristusliitin, pyöreä liitin, kulmaliitin, painettujen kytkentälevyjen liitin.

6. Rakenteen mukaan

Yleiset liittimet, kosteutta kestävät ja vedenpitävät liittimet, ympäristönkestävät liittimet, ilmatiiviit liittimet, palonkestävät liittimet ja vedenkestävät liittimet.

7. Työtiheyden mukaan

Matala taajuus ja korkea taajuus (rajaksi 3 MHz).

8. Monipuolisuudestaan ja siihen liittyvistä teknisistä standardeistaan liittimet voidaan jakaa seuraaviin luokkiin (luokkiin):

(1)Matalataajuinen pyöreä liitin;

(2)Suorakulmainen liitin;

(3)Painettu piiriliitin;

(4)radiotaajuusliitin;

(5)Optinen kuituliitin.

Liittimen perussuorituskyky

Liittimen tieto Liittimien perussuorituskyky voidaan jakaa kolmeen luokkaan:

Mekaaninen suorituskyky, sähköteho ja ympäristötehokkuu.

1. Mekaaninen käyttäytyminen

Liitäntätoiminnon osalta lisäysvoima on tärkeä mekaaninen ominaisuus. Lisäys- ja uuttovoima on jaettu lisäysvoimaan ja uuttovoimaan (uuttovoimaa kutsutaan myös erotusvoimaksi), kahden vaatimukset ovat erilaiset. Asiaa koskevissa standardeissa on määräyksiä Z-suuresta lisäysvoimasta ja Z-pienestä erotusvoimasta, mikä osoittaa, että käytön näkökulmasta lisäysvoiman tulisi olla pieni (lisäysvoima LIF ja ei-asennusvoima ZIF-rakenne) ja jos erotusvoima on liian suuri Pieni, se vaikuttaa kosketuksen luotettavuuteen. Liittimen asennus- ja poistovoima ja mekaaninen käyttöikä liittyvät kosketusrakenteeseen (positiivinen paine), kosketusosan pinnoitteen laatuun (liukukitkakerroin) ja kosketusjärjestelyn mittatarkkuuteen (kohdistus).

2. Sähköinen suorituskyky

Liittimen tärkeimpiä sähköisiä ominaisuuksia ovat kosketusvastus, eristysvastus ja dielektrinen lujuus.

(1) Sähköliittimillä, joilla on korkealaatuinen kosketusvastus, on oltava alhainen ja vakaa kosketusvastus. Liittimen kosketusvastus vaihtelee muutamasta milliohmista kymmeniin milliohmeihin.

(2)Eristysvastus on mitta sähköliittimien koskettimien sekä koskettimien ja kuoren välisestä eristystehosta, ja sen suuruus vaihtelee sadoista megohmeista tuhansiin megohmeihin.

(3) Dielektrinen lujuus tai kestävyysjännite, dielektrinen kestävyysjännite on kyky kestää nimellisjännite liittimen koskettimien välillä tai koskettimien ja kuoren välillä.

(4)Muut sähköiset ominaisuudet.

Sähkömagneettisten häiriövuotojen vaimennus on arvioida liittimen sähkömagneettisen häiriön suojausvaikutusta, ja sitä testataan yleensä taajuusalueella 100MHz ~ 10GHz.

Radiotaajuisille koaksiaaliliittimille on olemassa sähköisiä ilmaisimia, kuten tyypillinen impedanssi, sisäänvientihäviö, heijastuskerroin ja jännitteen seisova aaltosuhde (VSWR). Digitaalisen teknologian kehityksen vuoksi on ilmestynyt uudentyyppinen liitin, nimittäin nopea signaaliliitin, jotta voidaan liittää ja lähettää nopeita digitaalisia pulssisignaaleja. Näin ollen sähköisen suorituskyvyn kannalta tyypillisen impedanssin lisäksi on ilmestynyt myös joitakin uusia sähköisiä indikaattoreita. , kuten crosstalk (crosstalk), lähetysviive (viive), viive (vino) jne.

3. Ympäristönsuojelun suorituskyky

Yleisiä ympäristöominaisuuksia ovat lämpötilankestävyys, kosteudenkestävyys, suolasumun kestävyys, tärinän- ja iskunkestävyys jne.

(1)Lämpötilankestävyys Tällä hetkellä liittimen Z-korkea käyttölämpötila on 200 °C (lukuun ottamatta muutamia korkean lämpötilan erikoisliittimiä) ja Z-alhainen lämpötila on -65 °C. Kun liitin toimii, virta tuottaa lämpöä kosketuspisteessä, mikä johtaa lämpötilan nousuun. Siksi yleisesti uskotaan, että käyttölämpötilan tulisi olla yhtä suuri kuin ympäristön lämpötilan ja kosketuspisteen lämpötilan nousun summa. Joissakin spesifikaatioissa liittimen sallittu Z-lämpötilan nousu nimelliskäyttövirran alla on määritelty selvästi.

(2)Kosteudenkestävyyden tunkeutuminen vaikuttaa liitännän h eristystehoon ja ruostuu metalliosia. Vakiolämpö- ja kosteustestiolosuhteet ovat suhteellinen kosteus 90%~95% (tuote-eritelmien mukaan jopa 98%), lämpötila +40±20 °C, testiaika tuotetietojen mukaan, Z on vähintään 96 tuntia. Vuorotteleva kostea lämpötesti on tiukempi.

(3)Kun suolasumunkestävä liitin toimii kosteutta ja suolaa sisältävässä ympäristössä, sen metalliosien ja kosketusosien pintakäsittelykerros voi aiheuttaa galvaanista korroosiota, joka vaikuttaa liittimen fysikaalisiin ja sähköisiin ominaisuuksiin. Jotta voidaan arvioida sähköliittimien kykyä kestää tätä ympäristöä, määritetään suolasumutesti. Se ripustaa liittimen lämpötilasäädeltyyn testilaatikkoon, suihkuttaa natriumkloridiliuoksen, jolla on tietty konsentraatio paineilmalla suolasumuilmapiirin muodostamiseksi, ja sen altistumisaika määritellään tuote-eritelmässä, joka on vähintään 48 tuntia.

(4)Tärinä ja isku Tärinä ja iskunkestävyys ovat sähköliittimien tärkeitä ominaisuuksia. Ne ovat erityisen tärkeitä erityisissä sovellusympäristöissä, kuten ilmailu- ja ilmailu-, rautatie- ja maantiekuljetuksissa. Tarkoituksena on testata sähköliittimen mekaanisen rakenteen ja luotettavan sähkökosketuksen kestävyys. Tärkeä seksin indikaattori. Asiaankuuluvissa testausmenetelmissä on selkeät määräykset. Iskunvaimennystestissä on määritettävä huippukiihtyvyys, kesto ja iskupulssin aaltomuoto sekä sähköisen jatkuvuuden keskeytysaika.

(5)Muut ympäristöominaisuudet Käyttövaatimusten mukaan muita sähköliittimien ympäristöominaisuuksia ovat ilmatiiviys (ilmavuoto, nestepaine), nesteen upotus (tiettyjen nesteiden kestävyys), alhainen ilmanpaine jne.

Liittimen perusrakenne

Liittimen perusrakenteisiin osiin kuuluvat (1) kosketus; 2) eristin; 3) kuori (tyypistä riippuen); 4) lisävarusteet.

1. Yhteystiedot

Se on liittimen ydinosa sähköliitäntätoiminnon suorittamiseksi. Yleensä kosketuspari koostuu urospuolisesta kosketuskappaleesta ja naaraspuolisesta kosketuskappaleesta, ja sähköliitäntä suoritetaan asettamalla naaras- ja urospuoliset kosketuskappaleet.

Uroskosketin on jäykkä osa, ja sen muoto on lieriömäinen (pyöreä tappi), neliösylinteri (neliötappi) tai tasainen (inserttiosa). Uroskosketus on yleensä valmistettu messinki- tai fosforipronssista.

Naaraspuolinen kosketuskappale, nimittäin pistorasia, on kosketusparin keskeinen osa. Se luottaa siihen, että elastinen rakenne on joustavasti epämuodostunut, kun se työnnetään tappiin joustavan voiman aikaansaamiseksi ja läheisen kosketuksen muodostamiseksi urospuolisen kosketuskappaleen kanssa liitännän viimeistelemiseksi. Jack-rakenteita on monenlaisia, mukaan lukien lieriömäinen (halkaisu, kaulaus), virityshaarukka, uloketyyppi (pitkittäinen paikka), taittotyyppi (pitkittäispaikka, 9-muotoinen), laatikon muotoinen (neliön muotoinen liitin) Ja hyperboloidisen langan jousiliitäntä ja niin edelleen.

2. Eristin

Eristintä kutsutaan usein myös pohjaksi tai insertiksi. Sen tehtävänä on järjestää koskettimet haluttuun asentoon ja etäisyydelle sekä varmistaa eristyskyky koskettimien välillä sekä koskettimien ja kotelon välillä. Hyvä eristysvastus, jännitteenkestävyys ja helppo käsittely ovat perusvaatimuksia eristiksi käsiteltävien eristemateriaalien valinnalle.

3. Kuori

Sitä kutsutaan myös kuoreksi, se on liittimen ulkokansi. Se tarjoaa mekaanisen suojan sisäänrakennetulle eristyslevylle ja nastoilla, tarjoaa pistokkeen ja pistorasian kohdistuksen pariutumisen aikana ja kiinnittää sitten liittimen laitteeseen.

4. Lisävarusteet

Lisävarusteet on jaettu rakenteellisiin lisävarusteisiin ja asennusapuvälineisiin. Rakenteelliset lisävarusteet, kuten kiristysrenkaat, paikannusavaimet, paikannustapit, ohjaintapit, liitosrenkaat, kaapelikiinnikkeet, tiivisterenkaat, tiivisteet jne. Asenna lisävarusteita, kuten ruuveja, muttereita, ruuveja, jousirenkaita jne. Useimmissa lisävarusteissa on vakio-osat ja yhteiset osat.

Liittimen ominaisuudet

1. Joko uroskontakti tai naaraskontakti on joustava. Koskettimien keskinäistä liitäntää voidaan käyttää piirin liitännän varmistamiseen.

2. Koskettimen liitäntäosassa on johdotusrakenne, joka on helppo toteuttaa johtimien tai painettujen kytkentälevyjen avulla. Se on hitsauksen, kapseloinnin, pitämistä, läpireikähitsauksen ja muiden rakenteiden toteuttamista varten.

3. Kosketin on kiinnitetty eristimen oikeaan asentoon, ja eristintä voidaan käyttää jännitteeneristyksen kestävyyden ylläpitämiseen koskettimien välillä.

4. Siinä on kytkinrakenne, joka on kätevä koskettimen asettamiseen tai irrottamiseen, eikä se muuta sen asentoa edes tärinän tai iskun jälkeen.

Elektronisen liitinteknologian tuleva kehityssuuntaus

Liittimet, jotka ovat virta- tai signaaliliitäntöjen keskeisiä komponentteja, ovat myös tärkeä osa teollisuusjärjestelmää. Henkilökohtaisten mobiilipäätteiden, kotitalouksien älykkäiden sähkölaitteiden, tietoliikenneteollisuuden, uuden energiateollisuuden, ilmailu- ja avaruusteollisuuden, tekoälyn, lääketieteellisten elektronisten laitteiden ja muiden alojen nopean kehityksen myötä liittimien toimintaa, ulkonäköä, suorituskykyä ja käyttöympäristöä on parannettu. Korkeat vaatimukset.

1. Mikro-miniatyrisoinnin ja integraation kehityssuuntaus

Kannettavien, digitaalisten ja monikäyttöisten elektronisten laitteiden vaatimusten sekä tuotanto- ja kokoonpanoautomaation täyttämiseksi elektronisille liittimille on tehtävä tuoterakenteen säätö. Tuotteet on kehitetty pääasiassa pienikokoisen, matalan korkeuden, kapean piki, monitoimisen, pitkän käyttöiän, pinta-asennuksen jne.

Minimoinni tarkoittaa, että elektronisten liittimien (liittimien) keskiväli on pienempi, ja suuri tiheys on saavuttaa suuri määrä ytimiä. Kulutuselektroniikkatuotteiden minimointi edellyttää komponentteja miniatyrisoinnin, ohuuden ja korkean suorituskyvyn integroimiseksi, mikä edistää myös liitintuotteiden kehittämistä miniatyrisoinnin ja pienen piki. Komponenttien minimoinnilla on korkeammat tekniset vaatimukset. Kaikki tämä edellyttää vahvaa teollista muottipohjaa, jotta se voi tehokkaasti tukea sitä.

2. Älykäs kehityssuuntaus

Nykyään maailmassa, jossa tiedot kehittyvät nopeasti riippumatta siitä, millaista tietoa tai teknologiaa, ihmisten vaatimukset kasvavat koko ajan. Tietoliikenteen datan nopeasta kehityksestä lähtien langaton yhteenliittäminen on tullut meille kaikille. Älypuhelimien, älykkäiden puettavien laitteiden, droonien, miehittämättömän ajamisen, VR-todellisuuden, älykkäiden robottien ja muiden tekniikoiden soveltamisesta IC-sirujen lisääminen ja ohjauspiirin elektronisen liittimen älykäs kehitys on väistämätön suuntaus, koska sen avulla elektroninen liitin voi ymmärtää älykkäämmin elektronisten laitteiden käyttöä ja parantaa itse liittimen suorituskykyä älykkään langattoman siltauksen saavuttamiseksi.

3. Korkean suorituskyvyn kehityssuuntaus

Nopea siirto tarkoittaa, että nykyaikaiset tietokoneet, tietotekniikka ja verkkotekniikka edellyttävät, että signaalinsiirron aika-asteikko saavuttaa megahertsitaajuuskaistan ja pulssin aika saavuttaa ali millisekunnit. Siksi tarvitaan nopeita siirtoelektronisia liittimiä (liittimiä).

Korkea taajuus on sopeutua millimetriaaltotekniikan kehitykseen, ja radiotaajuiset koaksiaaliset elektroniset liittimet (liittimet) ovat kaikki tulleet millimetriaallon toimintataajuudelle.
